Planta Fotovoltaica.Concepto

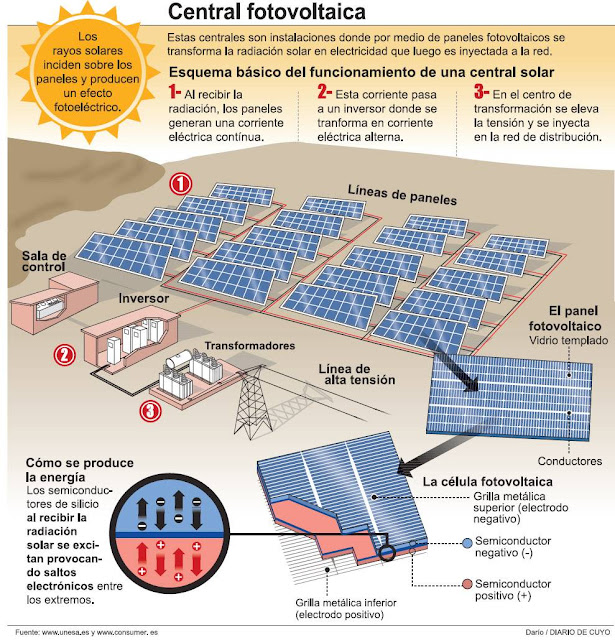

Una planta fotovoltaica, consiste en producir energía a través de panales solares, conectándose a la red eléctrica, energía limpia y renovable, consta de varios elementos:

Elementos de una planta fotovoltaica:

1. Terreno:

 Para un parque de unos 30MW se puede tomar sobre 100 Hectáreas de terreno, quizás algo menos. Debe ser plano y sin muchos elementos que dificulten la instalación, la obra civil debe ser mínima, solo desbroce y pocos movimientos de tierras, para ahorrar en costes. Las inclinaciones máximas puede ser hasta 15% aprox, según fabricante del seguidor (tracker). Hay que tener en cuenta estudios geotécnico, hidrológico, y no instalar en zonas de arroyos o posibles arroyos.

2. Estructuras:

Son las estructuras que apoyan los módulos solares, Hay Fijas o llamadas seguidores o trackers en inglés. Pueden ser estructuras fijas,o seguidores de 1 eje, o dos ejes. Nos centramos en 1 eje: Hay varias configuraciones en seguidores de 1 eje horizontal.



3. Módulos o Paneles Solares:

Los módulos ó paneles fotovoltaicos, están formados por numerosas células fotovoltaicas de Silicio que convierten la luz en electricidad.  Se encuentran conectadas eléctricamente entre sí en serie y paralelo, hasta conseguir el voltaje adecuado para su utilización. Su potencia se mide en Watios Pico ( Wp ). El rango puede estar entre 100 a 400Wp.  Para una planta de 50 megavatios pico, 50MWp, necesitaremos si usamos paneles de 300Wp. Serían: 50.000.000/300= 166.666 paneles solares.



El resto de elementos de una planta fotovoltaica serían:

4. cableado

5. Cajas de combinación - string box

6. Inversores

7. trafos MT

8. Scada monitorización

9. Seguridad y CCTV

9. Subestación y conexión a red.

Si os parece interesante el tema seguiremos avanzando info los próximos días.
